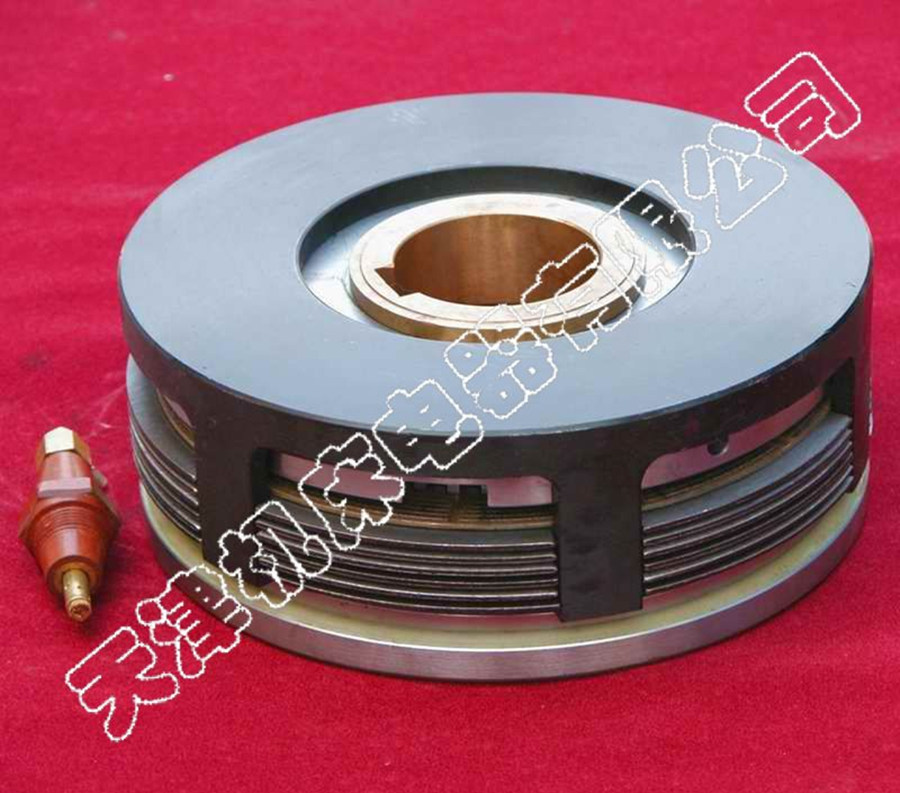

一、主要用途:DLM10系列分為濕式多片電磁離合器和干式多片電磁離合器兩種,為有滑環式,濕式需在有潤滑的條件下工作,干式需在無潤滑的條件下工作,該系列離合器摩擦片損失小,使用壽命長。徑向尺寸小、力矩大、可廣泛用于機床、軋鋼、冶金采礦、金屬壓延、搬運、船舶漁業等設備的機械傳動系統中,起到離合、換向、變速等作用。
二、工作條件:海拔高度不超過2000米;周?chē)諝鉁囟葹?5°C~+40°C;周?chē)橘|(zhì)中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃;離合器線圈的供電電壓波動不超過+5%和-15%的額定電壓;濕式離合器摩擦片間需要有潤滑油。
三、安裝:離合器安裝前應清洗干凈;安裝是應軸向固定,如分軸安裝應保持同軸度為9級;濕式離合器工作時應向摩擦片供油,在高速運轉和高頻工作時,應采取軸心供油法;離合器潤滑油應清潔,否則會(huì )影響其使用可靠性。
產品系列 series | 規格 size | 額定動力矩 N.m | 額定靜力矩 N.m | 空載力矩 (≤) N.m | 接通時間 (≤) S | 斷開時間 ( ≤ )S | 額定電壓 DCV | 線圈消耗功率(20℃) W | 允許最高轉速 r/min | 重量 kg |
DLM10 | 1A/1A.G | 12.5 | 20/14 | 0.088/0.05 | 0.14/0.11 | 0.03/0.025 | 24 | 26 | 3000 | 2 |
2A/2A.G | 25 | 40/27.5 | 0.175/0.10 | 0.18/0.16 | 0.032/0.028 | 24 | 27 | 3000 | 2.6 | |
4A/4A.G | 40 | 63/44 | 0.280/0.16 | 0.20/0.18 | 0.04/0.03 | 24 | 33 | 3000 | 3.2 | |
6A/6A.G | 63 | 100/70 | 0.350/0.26 | 0.25/0.20 | 0.045/0.04 | 24 | 43 | 3000 | 4 | |
10A/10A.G | 100 | 160/110 | 0.500/0.35 | 0.28/0.25 | 0.06/0.045 | 24 | 43 | 3000 | 5.5 | |
16A/16A.G | 160 | 250/175 | 1.00/0.56 | 0.30/0.28 | 0.08/0.06 | 24 | 47 | 2500 | 7.8 | |
25A/25A.G | 250 | 400/280 | 1.50/0.88 | 0.35/0.30 | 0.11/0.08 | 24 | 55 | 2200 | 11 | |
40A/40A.G | 400 | 630/440 | 2.50/1.40 | 0.40/0.35 | 0.12/0.11 | 24 | 62 | 2000 | 15 | |
63A/63A.G | 630 | 1000/700 | 4.00/2.20 | 0.50/0.40 | 0.15/0.12 | 24 | 70 | 1750 | 21 | |
100A/100A.G | 1000 | 1600/1100 | 6.00/3.00 | 0.60/0.50 | 0.18/0.15 | 24 | 79 | 1600 | 32 | |
160A/160A.G | 1600 | 2500/1750 | 10/5.5 | 0.90/0.70 | 0.22/0.18 | 24 | 93 | 1350 | 50 | |
250A/250A.G | 2500 | 4000/2750 | 15/8.6 | 1.15/0.90 | 0.28/0.25 | 24 | 110 | 1200 | 77 | |
400A/400A.G | 4000 | 6300/4400 | 24/14 | 1.30/1.20 | 0.35/0.30 | 24 | 123 | 1000 | 122 |

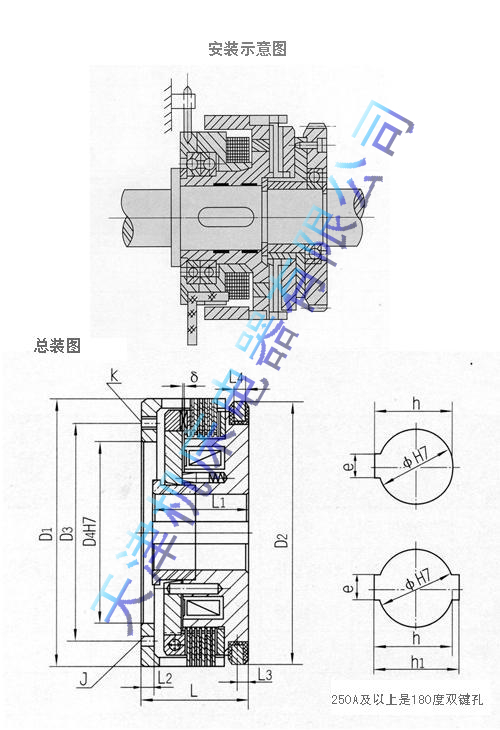

規格 size | 徑向尺寸Radial Demensions | 軸向尺寸Axial Demensions | 電刷型號 Brush | |||||||||||||
D1 | D2 | D3 | D4 | Φ | e | h | J | K | L | L1 | L2 | L3 | L4 | ε | ||
1A/1A.G | 100 | 100 | 85 | 50 | 18 | 5 | 19.9 | 2×Φ6 | 4×M6 | 45 | 42 | 5 | 5.5 | 8 | 0.3 | 濕式采用 DS-005 干式采用 DS-006 |
2A/2A.G | 110 | 110 | 90 | 55 | 20 | 6 | 22.3 | 2×Φ6 | 4×M6 | 48 | 45 | 5 | 5.5 | 8 | 0.3 | |
4A/4A.G | 120 | 120 | 100 | 60 | 25 | 8 | 27.6 | 3×Φ6 | 6×M6 | 52 | 48 | 6 | 5.5 | 8 | 0.3 | |
6A/6A.G | 132 | 132 | 105 | 65 | 30 | 8 | 32.6 | 3×Φ6 | 6×M8 | 55 | 50 | 7 | 5.5 | 8 | 0.3 | |
10A/10A.G | 147 | 145 | 120 | 75 | 40 | 12 | 42.9 | 3×Φ8 | 6×M8 | 58 | 53 | 7 | 5.5 | 8 | 0.35 | |
16A/16A.G | 162 | 160 | 135 | 85 | 45 | 14 | 48.3 | 3×Φ8 | 6×M8 | 62 | 57 | 7 | 5.5 | 8 | 0.4 | |
25A/25A.G | 182 | 180 | 155 | 95 | 50 | 16 | 53.6 | 3×Φ10 | 6×M10 | 68 | 63 | 8 | 6 | 8 | 0.45 | |
40A/40A.G | 202 | 200 | 170 | 120 | 60 | 18 | 64 | 3×Φ10 | 6×M10 | 76 | 70 | 9 | 6.25 | 8 | 0.5 | |
63A/63A.G | 235 | 230 | 200 | 125 | 70 | 20 | 74.3 | 3×Φ14 | 6×M12 | 86 | 80 | 10 | 6.25 | 8 | 0.6 | |
100A/100A.G | 270 | 255 | 235 | 150 | 70 | 20 | 74.3 | 3×Φ14 | 6×M12 | 100 | 92 | 12 | 8.5 | 10 | 0.7 | |
160A/160A.G | 310 | 295 | 260 | 180H8 | 75 | 20 | 81.1 | 3×Φ16 | 6×M16 | 115 | 107 | 14 | 8 | 10 | 0.8 | |
250A/250A.G | 360 | 340 | 305 | 200H8 | 100 | 28 | 106 | 4×Φ16 | 6×M16 | 132 | 122 | 15 | 8.5 | 10 | 0.9 | |
400A/400A.G | 420 | 395 | 350 | 235H8 | 120 | 32 | 127 | 4×Φ20 | 6×M16 | 150 | 138 | 17 | 8.5 | 10 | 1 |
